OPTIBAL

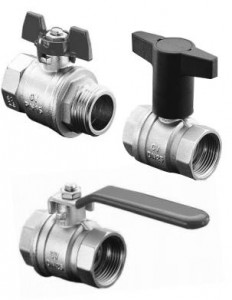

Robinets à tournant sphérique en laiton «Optibal» à passage intégral
Domaines d’application:
Les robinets à tournant sphérique en laiton Oventrop «Optibal» à  passage intégral sont utilisés dans les installations domestiques pour la fermeture de circuits transportant des fluides.
Selon modèle, ils peuvent être utilisés pour les fluides suivants: eau; huiles minérales, combustibles et hydrauliques; essence et air (voir tableau à la dernière page).
Selon modèle, les robinets à tournant sphérique «Optibal» en laiton peuvent être utilisés pour une pression nominale de PN 16 (ou PN 25) pour des températures de fluide jusqu’à 100 °C (ou 150°C).
Fonctions:
La fermeture et l’ouverture du robinet à tournant sphérique se fait en tournant le levier ou la manette de 90°.
La position de la sphère est indiquée par la position de la manette ou du levier qui se déplacent en parallèle avec la sphère.
La position de la sphère peut également être déterminée manette ou levier démontés, à l’aide des deux pans de la tige de commande.
Avantages:
- passage intégral
- beaucoup de domaines d’application
- tous types de poignées disponibles
- isolaton facile des modèles avec manette plastique rallongée
- PN 16 (ou PN 25)
- transformation des robinets avec manette en aluminium ou levie en acier en manette plastique rallongée moyennant jeux de transformation réf. 107 60 71 – 73
- manettes plastiques peuvent ultérieurement être équipées d’un thermomètre
Isolation:Â
Les robinets à tournant sphérique Oventrop «Optibal» en laiton avec manette plastique rallongée peuvent directement être équipés d’isolations standard.
Comme alternative, les robinets à tournant sphérique «Optibal» en laiton avec filetage femelle des deux côtés et manette plastique rallongée (réf. 107 71 03-16) peuvent être équipés de l’isolation (réf. 107 71 91-97) se composant de deux demi-coquilles avec un revêtement plastique d’une épaisseur de paroi de 1 mm et avec un noyau en mousse dure PUR.
Télécharger la fiche technique
